Der richtige Schalter für die Elu TGS 171, TGS 71, TGS 273

Elu TGS 171 und TGS 71

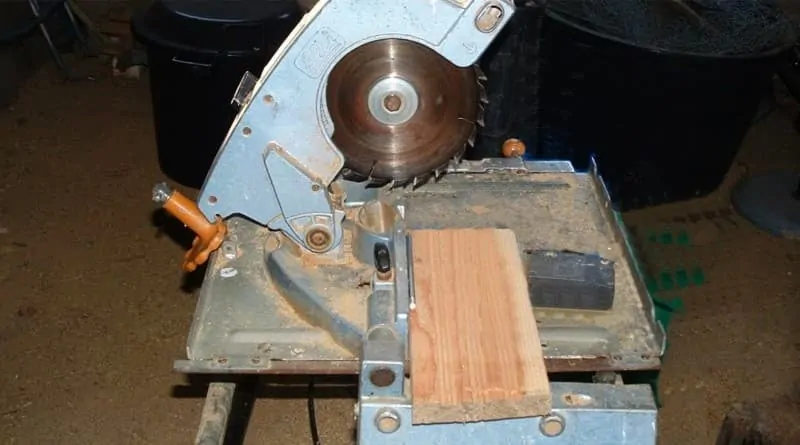

schalter-tgs171In der Kappsäge TGS 171 von Elu ist der Schalter Weber Unimat WN 22-555 eingebaut, den es leider nicht mehr gibt. Einen 1:1 passenden Ersatz gibt es auch nicht. Der Weber-Schalter hat 5 Anschlüsse. Auf der einen Netzseite P1 und P2 und auf der Motorseite die Anschlüsse 3, 4 und 5. Die Bezeichnungen stehen seitlich auf dem Schaltergehäuse.

Die Besonderheit dieses Weber Unimat WN22-555

Der Schalter hat einen Anschluss 5 ohne Funktion. Es handelt sich nur um einen Hilfskontakt, der mit keinem anderen Anschluss elektrisch verbunden ist.

Schaltplan Elu TGS171 Auf dem Anschluss 5 sind zwei Leitungen aufgesteckt, die die Hilfswicklung vom Motor und den Kondensator verbinden. Diese beiden Leitungen können einfach abgesteckt und mit einer Lüsterklemme verbunden werden. Die Leitungen auf 3 und 4 gehen zum Motor.

Der passende Ersatz

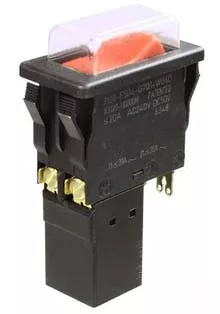

ETA-Schutzschalter 3120-F504-G7Q1-W04DAls Ersatz für den Weber Unimat kann der E-T-A Schalter 3120-F504-G7Q1-W04D – X3120-U0000M  verwendet werden. Die Anschlussbezeichnungen sind etwas anders:

  • 21 entspricht P1 (Weber)
  • 11 entspricht P2 (Weber)
  • 22(i) entspricht 3 (Weber)
  • 12(i) entspricht 4 (Weber)

Die Netzleitung wird also auf 11 und 21 geklemmt, die beiden Motorleitungen auf 22(i) und 12(k) und die beiden Leitungen, die auf Anschluss 5 beim Weber-Schalter steckten, werden mit einer Lüsterklemme verbunden. Der Schalter ist auch verwendbar für die Kapp- und Gehrungssäge Einhell KGTN 245.

Sie brauchen einen Ersatz für den WN22-555 für Ihre Elu TGS171?
Dann kaufen Sie den Schalter gleich in unserem Online-Shop.

Auf die Einbautiefe achten

Der ETA-Schalter ist etwas länger als der WN22-555. Bei den meisten TGS passt dieser Schalter. ELU scheint aber bei ein paar Maschinen Abdeckungen zu haben, bei denen der ETA-Schalter ein paar Millimter zu lang ist. Leider gibt es den ETA-Schalter in keiner kürzeren Ausführung.

Elu TGS 273

Tripus Schütz 305.233Den kompletten Schalter von Tripus können wir leider nicht liefern. Bei dem Schalter geht aber meist nur das Schütz BR01-30-01-01, Art. 305.233 kaputt. Dieses Schütz finden Sie in unserem Shop unter: https://www.elektro-kahlhorn.de/schuetz-tripus-br01-305233::805.html
