Klinger&Born Schalter für Mafell Erika 85L 230V

von Peter Kahlhorn

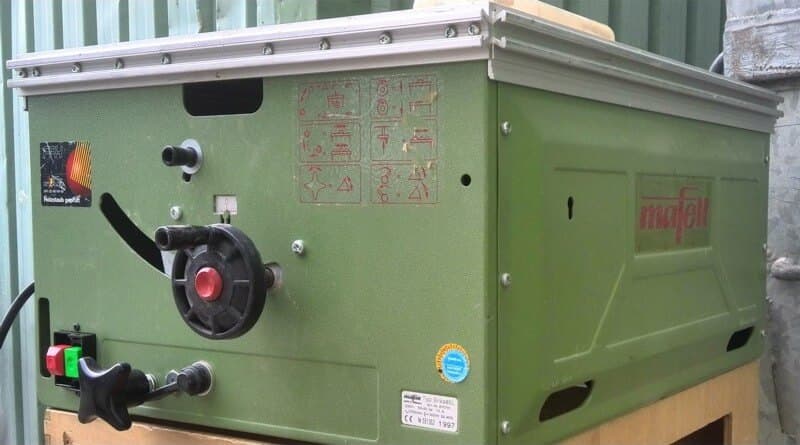

Mafell Erika 85L

Mafell Erika ist nicht gleich Mafell Erika

Die Maschinenreihe Mafell Erika gab es in etlichen Varianten mit unterschiedlichen Schaltern. Über den Maschinentyp können wir keine Zuordnung machen, weicher Schalter der Richtige ist. Wenn Sie einen anderen Schalter als den beschriebenen haben, schicken Sie uns bitte Fotos von den Typenschildern des Schalters und der Maschine.



Der Schalter für die Mafell Erika mit der Art.Nr. 970701

Mafell Erika 85L TypenschildDie Unterflurzugsäge Mafell Erika 85L hat einen Unterbauschalter mit Bremselektronik, bei dem die Schaltertastatur durch die Gehäusefront gesteckt wird. Der Ausschnitt hat die Abmessungen 54 x 54 mm.

Der Schalter K700/VB/TAZ/NKA9/KA12 (Mod. Nr. 00027580) wird von uns anschlussfertig mit Motor- und Netzkabel geliefert.

Die Klinger&Born Mod.Nr. 00027580 ersetzt Mod.Nr. 002758.



Eigenschaften

  • Bremselektronik, Bremsstrom einstellbar bis 10A
  • Unterspannungsauslösung
  • Netzkabel 4 m H07RN-F 3G1,5 mit Stecker
  • Motorkabel 1,4 m H07RN-F 7G1,5m mit Durchführungstülle

Der Schalter, der werksseitig an der Maschine war, hatte eine Klappe über der Tastatur. Diese Klappen sind leider nicht mehr lieferbar.



Montage

Bilder sagen mehr als 1000 Worte:

Schalter Mafell Erika 85L rückseitig

Schalter Mafell Erika 85L von der Rückseite der Frontplatte

Schalter Mafell Erika 85L Frontseite Bedienteil

Schalter Mafell Erika 85L, Frontplatte mit Tasten

Die Bilder wurden uns von einem Kunden zur Verfügung gestellt.

Bestellen Sie den Schalter für Mafell Erika 85L im Online-Shop.

Als Ersatz für den Schalter mit der Mod.Nr. 002767 (00027670) der Mafell Erika 65L  können wir einen Schalter liefern, zu dem noch eine Beschreibung folgt: https://www.elektro-kahlhorn.de/motorschalter-00027670::3125.html
